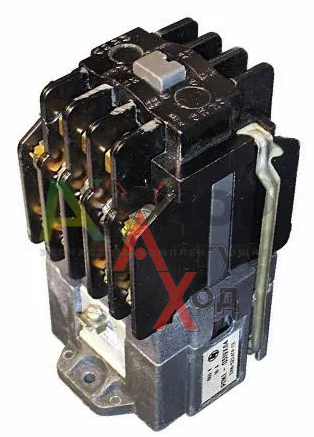

Реле промежуточные типа РПК1-011, РПК1-021, РПК1-031 предназначены для применения в качестве комплектующих изделий в стационарных установках таких как в схемах управления электроприводами при напряжении до 440 В постоянного тока и до 660 В переменного тока частотой 50 и 60 Гц.
Реле изготовляются в климатических исполнениях УХЛ4 для районов с умеренным и холодным климатом и О4 для районов с тропическим климатом. Допускают эксплуатацию в следующих условиях:
Высота над уровнем моря не более 2 000 м.
Температура окружающей среды от минус 40 до 55°С для исполнения УХЛ и от 1 до 55°С для исполнения О.
Относительная влажность окружающей среды не более 65% при температуре 20°С для исполнения УХЛ и 80% при температуре 27°С для исполнения О.
Окружающая среда невзрывоопасная, не содержащая пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Вибрационные нагрузки в диапазоне частот 1-100 Гц с максимальным ускорением 1 g.
Многократные ударные нагрузки с ускорением 3 g с продолжительностью удара 2-20 мс.
Рабочее положение реле в пространстве вертикальное, допускается отклонение от рабочего положения не более 5° в любую сторону.
Реле должны устанавливаться в помещениях с искусственно регулируемыми климатическими условиями (категория 4) и не предназначены для применения на подвижных средствах наземного, водного и воздушного транспорта.
Реле соответствуют ТУ 16-523.474-78. ТУ 16-523.474-78
Расшифровка РПК1-011 Х4, маркировка. Р — реле;
П — промежуточное;
К — комплектующее;
1 — номер модели;
011 — модификация реле в зависимости от общего числа контактов: 011 — 4 (4р), 021 — 8 (6з + 2р), 031 — 12 (9з + 3р) ; з — замыкающий контакт, р — размыкающий контакт.
Х4 — климатическое исполнение (УХЛ, О) и категория размещения по ГОСТ 15150-69.
Технические характеристики РПК1-011, РПК1-021, РПК1-031
|
Параметр |
Значение |
|
Номинальное напряжение контактов, В |
660 |
|
Номинальный ток контактов, А |
16 |
|
Коммутационная износостойкость контактов, млн. циклов ВО |
2.0 |
|
Номинальные напряжения катушки, В, переменного тока частоты 50/60Гц |
12, 24, 36, 110, 127, 220, 230, 240, 380, 400, 415, 440, 500 |
|
Допустимые колебания напряжения на зажимах включающей катушки |
(0.85…1.1) Uном |
|
Потребляемая мощность реле в холодном состоянии при температуре окружающего воздуха 20±5°С и номинальном напряжении на включающей катушке, В·А, не более |
|
|
при притянутом якоре |
16 |
|
при отпущенном якоре |
110 |
|
|
|
|
РПК1-011 |
0.73 |
|
РПК1-021 |
0.9 |
|
РПК1-031 |
1.10 |
