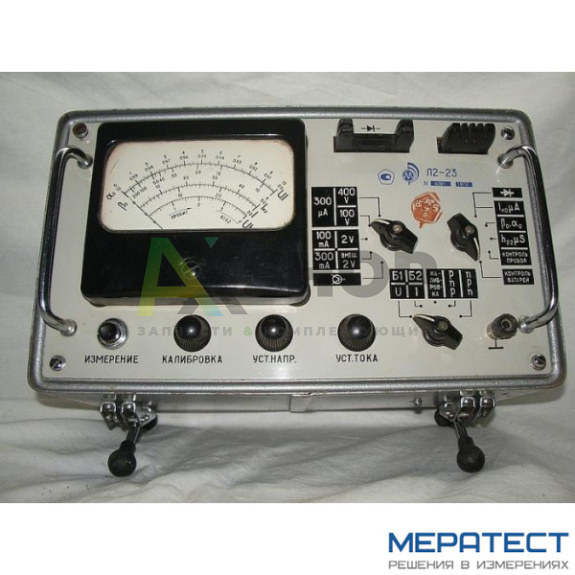

Л2-23 Испытатель полупровадниковых приборов

Испытатель полупроводниковых приборов Л2-23 предназначен для определения годности маломощных транзисторов «p-n-p» и «n-p-n» типов и диодов малой и средней мощности в лабораторных, цеховых, а также в полевых условиях эксплуатации.

Технические характеристики Л2-23:

Измерение параметров транзисторов производится в схеме с общей базой на частоте - 760 Гц ±5%.

Обеспечивается измерение параметров транзисторов типов «p-n-p» и «n-p-n» в двух режимах по постоянному току при напряжении 4,5 В - 1 мА; 5 мА.

Измерение коэффициента усиления по току «α₀» в режиме короткого замыкания выходной цепи по переменному току производится по шкале от 0,9 до 1 с погрешностью от разности конечного и начального значений рабочей части шкалы - не более ±5%.

Испытатели Л2-23 содержат шкалу перехода от параметра «α₀» к параметру «β₀».

Измерение выходной проводимости «h₂₂» в режиме холостого хода входной цепи по переменному току производится по шкале от 0 до 4μS с погрешностью на участке от 0,4 до 4μS от конечного значения рабочей части шкалы - не более ±5%.

Точность измерения на участке шкалы от 0 до 0,4μS - не гарантируется.

Измерение обратного тока коллектора «Iко» при токе эмиттера 0 А производится по шкале от 0 до 50 мкА с погрешностью на участке от 5 мкА до 50 мкА от конечного значения рабочей части шкалы - не более ±5%.

Точность измерения на участке шкалы от 0 до 5 мкА - не гарантируется.

Обеспечивается контроль наличия пробоя между эмиттером и коллектором транзистора.

Измерение обратного тока «Іобр» полупроводниковых диодов производится по шкале от 0 до 300 мкА с погрешностью на участке от 20 мкА до 300 мкА от конечного значения рабочей части шкалы - не более ±5%.

Точность измерения на участке шкалы Л2-23 от 0 до 20 мкА - не гарантируется.

При этом величина обратного напряжения «Vобр» устанавливается по шкалам от 0 до 100 В и от 0 до 400 В с погрешностью на участках от 10 В до 100 В и от 50 В до 400 В от конечного значения рабочей части соответствующей шкалы - не более ±3%.

Точность установки на участках шкал от 0 до 10 В и от 0 до 50 В - не гарантируется.

Измерение прямого напряжения «Vпр» полупроводниковых диодов производится по шкале от 0 до 2 В с погрешностью на участке от 0,5 В до 2 В от конечного значения рабочей части шкалы - не более ±5%.

Точность измерения на участке шкалы от 0 до 0,5 В - не гарантируется.

При этом прямой ток устанавливается по шкалам от 0 до 100 мА и от 0 до 300 мА с погрешностью на участках от 5 мА до 100 мА и от 20 мА до 300 мА от конечного значения рабочей части соответствующей шкалы - не более ±3%.

Точность установки на участках шкал от 0 до 5 мА и от 0 до 20 мА - не гарантируется.

Питание испытателей Л2-23 осуществляется от внутреннего источника из двух батарей, состоящих из трех элементов «373» каждая, а при измерении прямого напряжения диодов от 100 мА до 300 мА от внешнего источника напряжением 6 В с коэффициентом пульсаций - не более 1%.

Потребляемый ток на различных режимах работы:

- при измерении обратного тока полупроводниковых диодов - не более 95 мА;

- при измерении прямого напряжения полупроводниковых диодов - не более 150 мА;

- при измерении параметров транзисторов - не более 20 мА.

Ток, потребляемый Л2-23 от внешнего источника питания при токе через испытываемый диод 300 мА - не более 380 мА.

Продолжительность непрерывной работы прибора на свежеизготовленных элементах «373»:

- при измерении обратного тока полупроводниковых диодов - не менее 25 ч;

- при измерении прямого напряжения полупроводниковых диодов - не менее 16 ч;

- при измерении параметров транзисторов - не менее 120 ч.

Габаритные размеры прибора - не более 29.7×20.1×15.5 см.

Масса испытателя Л2-23 - не более 5 кг.

Условия эксплуатации:

Температура окружающего воздуха:

- допустимая - от +5° С до +40° С;

- нормальная - +25±10° С.

Относительная влажность окружающей среды:

- допустимая при температуре +30° С - до 95%;

- нормальная - 65±15%.

Атмосферное давление - 750±30 мм рт. ст.
